ギアラック砥石の定評あるサプライヤーとして、これらの重要なツールの背後にある複雑な製造プロセスを皆さんと共有できることを嬉しく思います。ギアラック砥石は、製造業、特にギアラックの精密加工において重要な役割を果たしています。その品質は、最終製品の性能と精度に直接影響します。

1. 原材料の選択

ギアラック砥石の製造における最初の最も基本的なステップは、原材料の選択です。砥石の主な構成要素は砥粒と結合材の 2 つです。

砥粒には、酸化アルミニウム、炭化ケイ素、立方晶窒化ホウ素（CBN）などの材料が一般的に使用されます。酸化アルミニウムは、硬度が高く、耐摩耗性に優れ、比較的コストが低いため、一般的な選択肢です。鋼や鋳鉄など幅広い材料の研削に適しています。一方、炭化ケイ素は脆いですが、熱伝導性に優れているため、非鉄金属、セラミック、ガラスの研削に最適です。 CBN は非常に硬く、耐熱性に優れており、高硬度鋼や超合金の研削によく使用されます。

結合材は砥粒を保持し、砥石に必要な強度と形状を与えます。接合材にはビトリファイドボンド、レジンボンド、メタルボンドなどいくつかの種類があります。ビトリファイドボンドは粘土と他の鉱物の混合物から作られます。高強度、良好な耐熱性、優れた形状保持性を備えています。レジンボンドは合成樹脂から作られており、柔軟性と耐衝撃性に優れています。メタルボンドは、高精度の研削と優れた耐摩耗性が必要な用途に使用されます。

2. 原料の混合

原材料が選ばれたら、慎重に計量し、混合します。砥石の所望の特性に応じて、砥粒と結合材を特定の比率で組み合わせます。たとえば、砥石に高い切削効率が必要な場合は、より高い割合の砥粒を使用することがあります。

混合プロセスは通常、大型ミキサーで行われます。原料は特定の順序でミキサーに追加され、均一な分布が保証されます。混合プロセス中に、砥石車の性能を向上させるために他の添加剤も導入される場合があります。これらの添加剤には、潤滑剤、酸化防止剤、多孔化剤などが含まれます。多孔剤は、研削砥石に細孔を形成し、切りくずを除去し、研削プロセス中の目詰まりを防ぐのに役立つため、特に重要です。

3. 成形

原料が十分に混合された後、次のステップは成形です。成形方法はいくつかありますが、ギアラック砥石の最も一般的な方法は圧縮成形です。圧縮成形では、混合した原材料を目的の形状とサイズの金型に入れます。

次に、金型を油圧プレスに置き、高圧をかけて原材料を圧縮します。成形プロセス中の圧力と温度は慎重に制御され、砥石が正しい密度と形状になるようにします。圧縮プロセスは、砥粒と結合材の間の結合を強化するのにも役立ちます。

より複雑な形状のギヤラック砥石の場合、初期成形後に精密な機械加工が必要になる場合があります。これには、特定の用途に必要な正確な寸法と公差を達成するために、旋削、フライス加工、穴あけなどのプロセスが含まれる場合があります。

4.焼成（ビトリファイドボンド砥石の場合）

ビトリファイドボンドを使用した砥石の場合、次の工程は焼成です。焼成は窯の中で行われる熱処理プロセスです。成形された砥石車は窯に入れられ、通常 1200°C ～ 1400°C の高温に加熱されます。

焼成プロセス中に、ビトリファイドボンドは化学変化を受けます。結合剤中の粘土と他の鉱物が溶けて、砥粒を結合するガラスのような構造を形成します。このガラス状の構造により、砥石に高い強度、耐熱性、保形性をもたらします。

焼成プロセスは重要なステップであり、温度と時間を注意深く制御する必要があります。温度が低すぎると結合が十分に発達せず、砥石が弱くなる可能性があります。温度が高すぎると砥粒が損傷し、砥石の性能が低下することがあります。

5. ドレッシングとツルーイング

砥石車の焼成後（または非ビトリファイドボンド砥石の場合は成形プロセス後）、砥石車のドレッシングとツルーイングを行う必要があります。ドレッシングとは、研削砥石の表面から鈍くなったり詰まった砥粒を取り除き、新鮮で鋭い砥粒を露出させるプロセスです。ツルーイングは、砥石の形状を修正して、砥石が完全に真円で正しい輪郭を持つようにするプロセスです。

ドレッシングやツルーイングは、通常、ダイヤモンドドレッサーなどのドレッシングツールを使用して行われます。ドレッシングツールを砥石の表面に接触させ、ドレッシングツール上の砥粒が砥石から不要な材料を除去します。この工程により砥石の切れ味が回復するだけでなく、砥石の精度や仕上げ面も向上します。

6. 品質検査

ギアラック砥石はお客様に出荷される前に、厳格な品質検査を受けます。検査プロセスには、砥石が必要な基準を満たしていることを確認するためのいくつかのテストが含まれます。

最も重要なテストの 1 つは硬度テストです。砥石の硬度は、切削性能や耐摩耗性に影響します。硬度は、通常、ロックウェル硬度計やブリネル硬度計などの硬度計を用いて測定される。

もう一つの重要なテストはバランステストです。適切にバランスが取れていない砥石車は、研削プロセス中に振動を引き起こす可能性があり、それが表面仕上げの低下や工具寿命の低下につながる可能性があります。バランステストは、砥石の質量分布を測定し、必要な調整を行うバランシングマシンを使用して実行されます。

これらのテストに加えて、砥石の寸法精度、表面仕上げ、気孔率も検査されます。すべての品質検査に合格した砥石のみが販売を認められます。

7. 梱包と保管

ギアラック砥石は品質検査に合格した後、慎重に梱包されます。パッケージは、輸送および保管中に砥石車を保護するように設計されています。通常、研削砥石はプラスチック フィルムやボール紙などの保護材で包まれ、頑丈な箱に入れられます。

砥石の品質を維持するには、適切な保管も重要です。砥石は、直射日光や湿気を避け、乾燥した涼しい場所に保管してください。湿気にさらされると結合材が劣化し、砥石の性能が低下する可能性があります。

関連製品

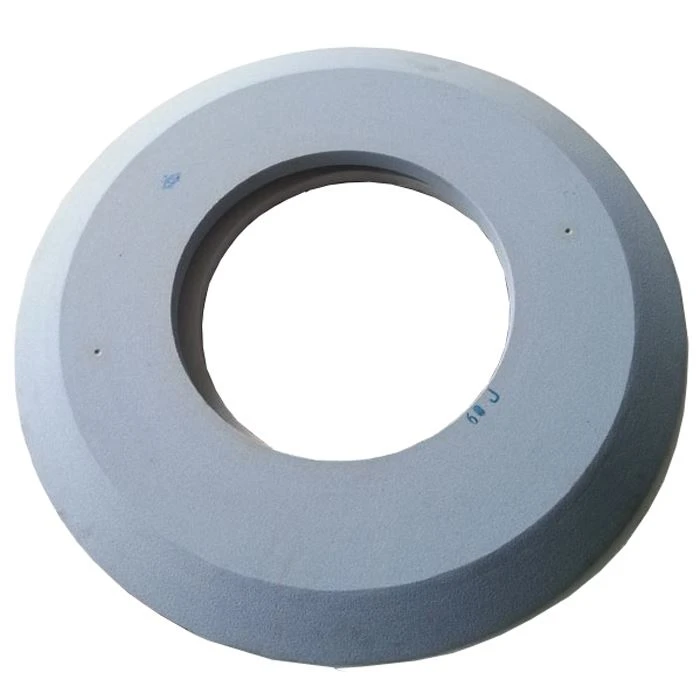

ギヤラック砥石以外にも、カーケージ砥石、ガイドレール砥石、 そしてローラー砥石。これらの研削砥石は特定の用途向けに設計されており、当社のギアラック研削砥石と同じ高品質基準を使用して製造されています。

購入に関するお問い合わせ

当社のギアラック砥石やその他の製品にご興味がございましたら、詳細およびお客様の特定の要件についてお気軽にお問い合わせください。当社の専門家チームはいつでも、お客様の用途に適した砥石を見つけるお手伝いをいたします。

参考文献

• 「研削技術: 研磨材を使用した機械加工の理論と応用」ウェイン R. クライン著。
• Peter K. Wright および David A. Stephenson 編集の「Handbook of Abrasive Technology」。
